Монтаж холодильного оборудования

Агрегат является сложным механическим и электронным изделием. Для установки агрегата, проведения монтажных и пусконаладочных работ, необходимо привлекать только специалистов, имеющих соответствующую квалификацию и опыт монтажа промышленных холодильных систем. Необходимо учитывать рекомендации технического паспорта на поставляемое оборудование. Все работы производить в соответствии с нормативной технической документацией на данный вид работ. Заказчик должен учитывать рекомендации монтажной организации при проведении монтажных работ с целью правильной работы оборудования. Ограждения агрегатов и навес над агрегатами выполняет заказчик. Ограждения и навес должны обеспечивать доступ воздуха для воздухообмена конденсатора агрегата. При эксплуатации холодильного оборудования необходимо соблюдать правила ТБ. При работе агрегата используется высокое напряжение - 380 вольт. Монтаж оборудования производится согласно нормативно-технической документации для данного вида работ. Особое внимание при выполнении монтажных работ уделяется правильному расположению и уклону трубопроводов, а также конструкции маслоподъемных петель.

Прежде всего Заказчик должен понимать, что входит в его обязаности до начала и во время проведения работ на объекте.

Заказчик обязан:

Назначить ответственное лицо из числа технического персонала, уполномоченное решать все текущие вопросы в ходе приемки Оборудования, монтажа и пусконаладочных работ на протяжении всего срока действия этих работ.
Предоставить Исполнителю утвержденное техническое задание с указанием режима работы потребителей холода, подключаемых к системе холодоснабжения, с паспортными данными и другими нагрузками на перспективное развитие, точную утвержденную схему расстановки Оборудования, холодильных камер, с учетом рекомендаций Исполнителя по расстановке Оборудования с целью более эффективной работы последнего.
Обеспечить беспрепятственный подъезд транспорта Исполнителя к месту проведения монтажных работ. При необходимости оформлять пропуска и другие разрешительные документы на проезд автотранспорта Исполнителя к месту разгрузки
Предварительно подготовить место складирования поступающего оборудования и материалов, а также обеспечить их надлежащее складское хранение, меры безопасности и надежную охрану до начала монтажа и ввода Оборудования в эксплуатацию.
Предоставить Исполнителю подготовленный для проведения монтажных работ объект, а именно:
— обеспечить наличие установленных потребителей холода (при подключении торгового или технологического оборудования);
— освободить по требованию Исполнителя необходимое пространство помещения для беспрепятственного проведения монтажных работ и прокладки сетей - трубопроводов.
— освободить помещение от любых конструкций, препятствующих монтажу оборудования и изоляции, обеспечить ровный пол - стяжка бетонная или металлоконструкция (в случае если в объем договора входит изоляция камер выполняемая Исполнителем);
— обеспечить подведение электрических кабелей, необходимого сечения до электрощитов оборудования;
— произвести подготовку фундаментов под оборудование, подъездов, отверстий в стенах, потолочных крепежных конструкций для испарителей (при необходимости), штробление пола.

После завершения монтажа и пусконаладочных работ, Заказчик должен подписать Акт выполненных работ по форме, утвержденной Приказом министра финансов РК №562 от 20.12.2012г. В ходе принятия работ со стороны Заказчика должен присутствовать его уполномоченный представитель, а также лица из состава технического персонала, которые в дальнейшем будут эксплуатировать Оборудование. Использовать оборудование можно только после его ввода в эксплуатацию, то есть после подписания Акта выполненных работ. Все риски при использовании оборудования до подписания Акта выполненных работ ложатся на Заказчика.

В дальнейшем необходимо строго и неукоснительно соблюдать условия эксплуатации оборудования. Ни в коем случае не использовать оборудование не по назначению. Запрещается устанавливать температурные режимы, не соответствующие указанным в паспорте оборудования. При проведении монтажных и пусконаладочных работ на промышленных объектах Заказчика, дополнительно проводится внутренний инструктаж по технике безопасности с сотрудниками монтажной организации.

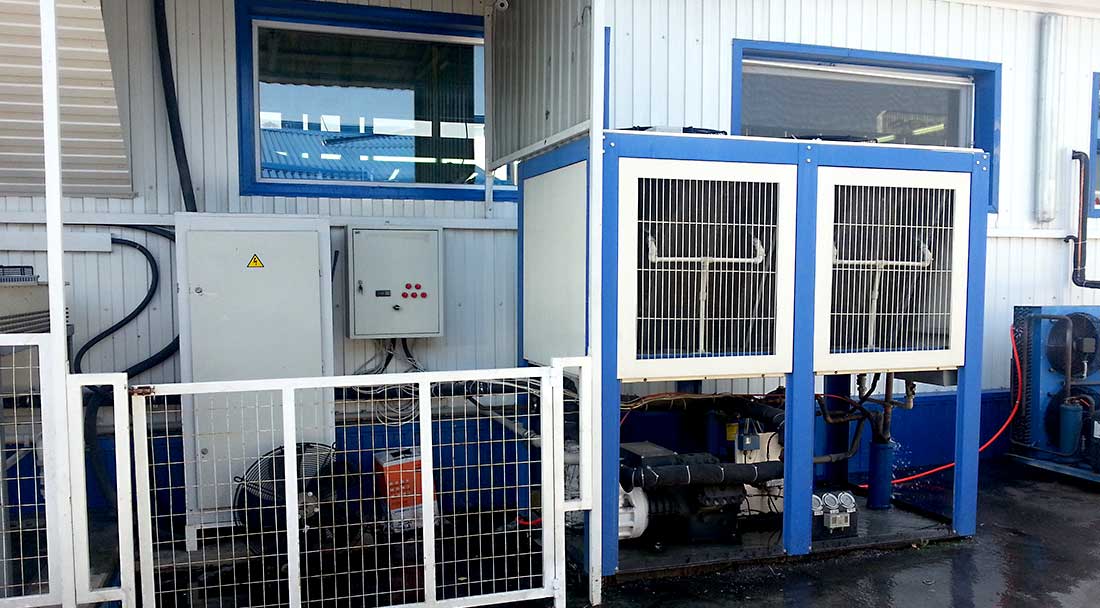

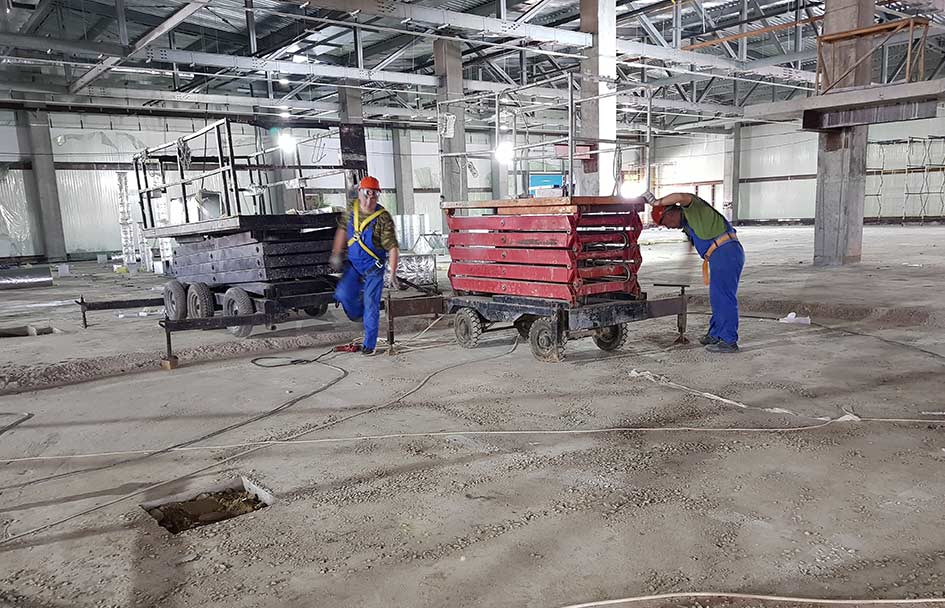

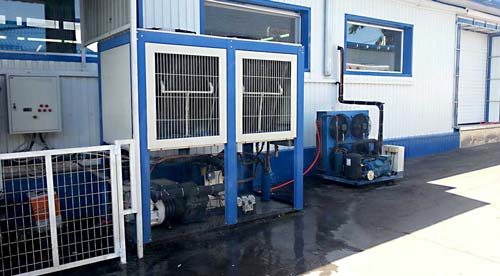

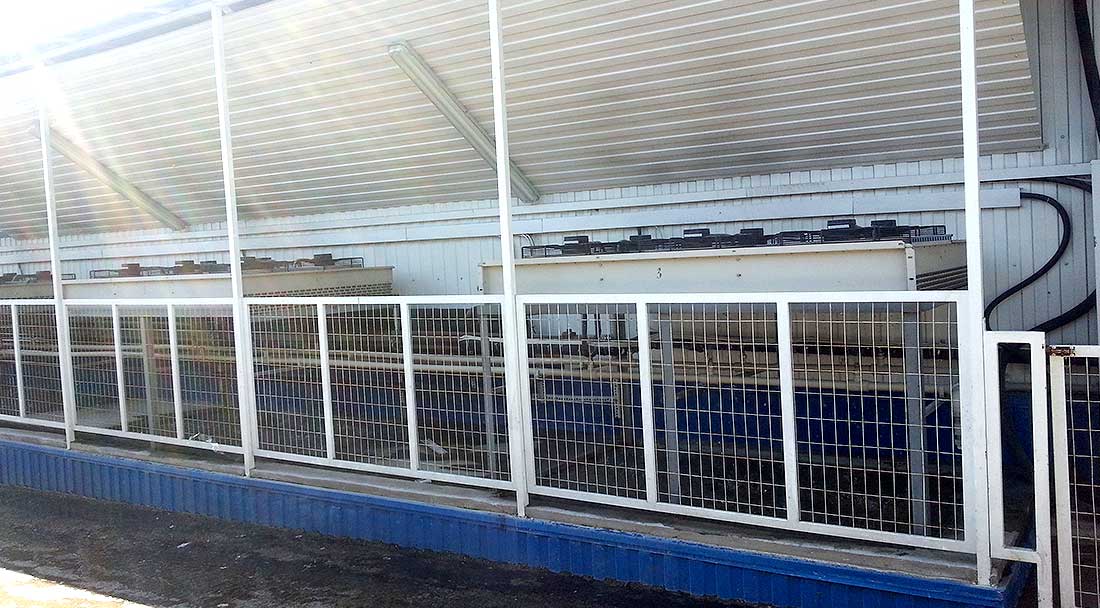

Примеры монтажа холодильного оборудования

Часто задаваемые вопросы

Уважаемые клиенты!

Мы подготовили для Вас развернутые ответы на часто задаваемые нам вопросы.

Если у Вас возникли дополнительные вопросы, то Вы можете связаться с нами, написав нам на Email-адрес или позвонив по указанным на нашем сайте телефонам.

FAQ-Часто задаваемые вопросы

Какие услуги и продукцию предоставляет Ваша компания?

Разработка, изготовление, монтаж промышленного холодильного оборудования, а также комплектующие для холодильного оборудования: компрессоры, конденсаторы, испарители, медные трубы, медные фитинги, масло фреоновое для компрессоров, хладагенты (фреон), теплообменники, ресиверы, отделители жидкости, регуляторы уровня масла, масляные фильтры, соленоидные клапаны, обратные клапаны, индикаторы влажности, пресостаты, капиллярные шланги, электронные микропроцессоры, вакуумные насосы, манифольды, инструменты и многое другое.

Как правильно дать заявку на расчет агрегата?

1. Прежде всего необходим размер самой камеры. Если камера уже существует, то ее фактические размеры. Порядок предоставляемых размеров, определенных как ГОСТом, так и другими мировыми стандартами, должен быть такой: Длина х Ширина х Высота. Обратите внимание, именно в этой последовательности, а не наоборот! Можно конечно указать сразу внутренний объем, но для нас важны именно размеры, чтобы знать какие испарители и в каком количестве мы будем использовать в расчетах.

2. Какая температура требуется в камере.

3. Для каких продуктов (целей) будет использоваться камера.

4. Камера с одним и тем же объемом может использоваться как для хранения продуктов, так и для охлаждения или заморозки продукции. Поэтому для камеры с одним и тем же объемом могут быть использованы агрегаты разной мощности. Все зависит от расчетной тепловой нагрузки.
Пример условий для камеры хранения: температура -18°С, поступают окорочка уже в замороженном виде и хранятся до реализации.
Пример заморозки: поступает свежая рыба с температурой +15°С в количестве 3000 кг и её надо заморозить до температуры -8°С за 6 часов.
Агрегаты для этих вариантов совершенно разные по мощности и цене. Поэтому данная информация должна быть по возможности точной.
Не делайте самостоятельно запас по мощности, мы его сделаем сами. Не уменьшайте время заморозки или не увеличивайте реальные размеры камер.

5. Камера может использоваться в смешанном режиме. Это когда какой-то процент продукции закладывается в камеру, через определенный промежуток времени с внутренней температурой выше, чем весь охлажденный (замороженный) продукт.
Например: камера расчитана на хранение 2000 кг кондитерских изделий (Торт) при температуре +5°С. Два раза в сутки из нее забирают 200 кг охлажденного продукта и закладывают новый, но с температурой входящего продукта +25°С.
Формулировка задания на такую камеру будет следующая: камера для хранения 2000 кг кондитерских изделий, температура хранения +5°С, суточный оборот продукции 20%, температура входящего продукта +25°С. Все это мы будем учитывать при расчетах.

Заполните опросный лист камеры. Для специалистов также существует опросный лист «Состав агрегата».

Как правильно указать комплектацию агрегата?

Агрегат можно заказать в трех видах комплектации.
1. Агрегат - сплит система, внутренний блок, наружный блок, электрощит.
2. Тоже самое, но с монтажными материалами. При этом указывается длинна магистрали от наружного блока до места установки испарителя. Если заказчик не указывает длинну трассы, то стандартная, включаемая в расчет, длина трубопровода 5м.
3. Поставка, монтаж и пусконаладка холодильной установки в полном объеме.
Следует иметь в виду, что агрегат имеет паспорт производителя и сертификат от "Компании ХОЛОДОМ". При этом мы даем гарантию на все поставляемое оборудование и на работу установки в целом, в третьем варианте - поставки, т.е. как и все производители, наша компания дает гарантию только на готовое оборудование.

Если Вы специалист в холодильном оборудовании или технический специалист, то можете заполнить опросный лист "Состав агрегата". Все опросные листы есть на нашем сайте.

Как заказать агрегат для охлаждения жидкости?

Агрегаты для охлаждения жидкости (чиллеры), имеют очень широкий диапазон применения.

Для каких целей они предназначены:
- В системах кондиционирования воздуха жилых, административных зданий и производственных помещений. В этом случае охлаждается вода до температуры +12°С, которая насосами подается в фанкойлы по системам трубопровода и возвращается в демпферную емкость чиллера. Чиллер работает циклично, поддерживая постоянную температуру в демпферной емкости.
- В производстве, в каком либо технологическом процессе. Например, охлаждение безалкогольных напитков перед сатурацией и розливом.
- В маслообразователях при производстве сливочного масла.
- На заводах виноводочной и коньячной продукции.
- Просто получение ледяной воды в пищевой отрали.
- Для охлаждения технологического оборудования.
- Для охлаждения не пищевой продукции.

Допустим Вы запускаете производство изделий из ПВХ. Например, отделочные строительные материалы, плинтус, декор и т.п. Ваш цех имеет две производственные линии с производительностью 250 кг/час и 500 кг/час готовых изделий. Расчет нужно производить на максимальную производительность одновременно работающего оборудования. Общая производительность = 750 кг/час. Далее нам нужно чтобы Вы предоставили по возможности точные данные о продукте. Это компетенция гл. технолога производства.
Выглядить это должно следующим образом.

ПАРАМЕТРЫ ИЗДЕЛИЯ ИЗ ЖЕСТКОГО ПВХ:
Плотность: 1,35-1,43 г/см3.
Теплопроводность: 0,16-0,19 Вт/(м • К).
Удельная теплоемкость: 1,47-2,14 кДж/(кг • К) или 0,51 ккал/кг.С
Температура плавления ПВХ: +200°С.
Температура стеклования: от +75°С до +80°С.

Исходные данные для расчета:
Нагрев изделия: +225°С.
Охлаждаем до +10°С.
Объем: 750 кг/час.

Другой вариант:
Требуется чиллер для производства сливочного масла.
Технические характеристики маслообразователя Р3-ОУА-2М.
Производительность техническая по маслу:
- Сладко-сливочному (82,5%) - 2500 кг/час.
- Бутербродному (50-56%) - 2300 кг/час.
- Комбинированному - 2500 кг/час.
Хладоноситель: ледяная вода/рассол.
Расход холода: 110 кВт/ч.
Температура:
- высокожирных сливок на входе в охладитель: +60°С до +65°С.
- продукт на входе в обработник: +14°С до +20°С.
- масла на выходе: +12°С до +16°С.
- ледяной воды/рассола: 0°С до +2°С/-7°С до -5°С.

Иначе говоря, мы должны оттолкнутся от какой-то тепловой нагрузки. В любом случае мы поможем Вам ее расчитать, но будьте готовы к вопросам такого характера.

Скачайте и заполните опросный лист "Чиллер" и отправьте его нам.

Контакты Связаться с нами

Уважаемые клиенты! Старайтесь дать точные данные для расчета оборудования. Мы изготавливаем оборудование по Вашей заявке. На каждую заявку готовится отдельная смета. Определитесь с выбором оборудования, его размерами, техническими характеристиками и подавайте заявку. Мы выполним сборку агрегата в кротчайшие сроки от 2-х до 5-ти дней.
