Общая информация (ВОП)-размеры "Karyer" (ВОП)-размеры "DD"

Подробные технические характеристики на Прайс-листе

Воздухоохладители Karyer | EMTH

Воздухоохладитель является неотъемлемой частью холодильной установки и располагается внутри холодильной камеры. Представляет собой металлический прямоугольный короб со специальными местами (диффузорами) для вентиляторов. Внутри воздухоохладителя имеются медные трубы с ребристыми алюминиевыми пластинами. Во время эксплуатации в трубках происходит интенсивное испарение фреона, за счет зоны низкого давления, создаваемой компрессором и терморегулирующим вентилем. Воздух, нагнетаемый вентиляторами проходит через ребристые пластины, охлаждается и направляется в камеру, циркулирует и охлаждает продукты. Как все комплектующие идет заправленный азотом.

Категории товаров

KARYER

EMTH

Габаритные размеры воздухоохладителей "Karyer"

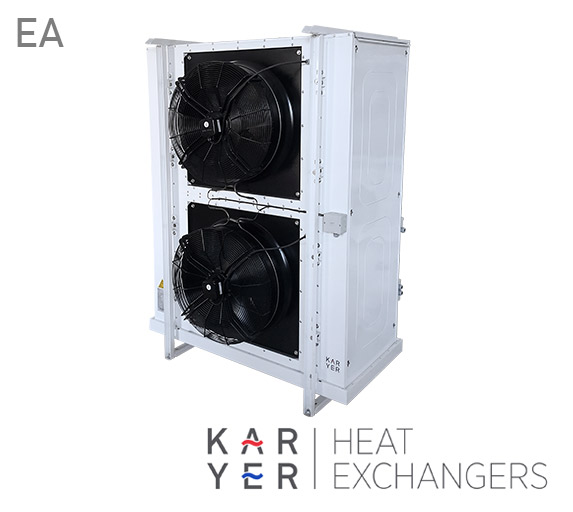

EA, EA-HL, EB

EA (Ø300 Ø350 Ø400 Ø450 Ø500) 7mm

ҚАБЫРҒА ҚАДАМЫ / ШАГ РЕБРА / FIN SPACING	ҮЛГІСІ KARYER / МОДЕЛЬ KARYER / KARYER MODEL	БАТАРЕЯ ДЕРЕКТЕРІ / ДАННЫЕ БАТАРЕИ / COIL DATA
		КӨЛЕМДІК ӨЛШЕМДЕРІ / ГАБАРИТНЫЕ РАЗМЕРЫ / DIMENSIONS							САЛМАҚ / BEC / WEIGHT
		A	B	C	E	E1	E2	F	САЛМАҚ / BEC / WEIGHT
		mm							kg
7 mm	EA-130AC7-C01	727	517	445	455	-	-	345	22
	EA-130AE7-C01	727	567	445	455	-	-	395	25
	EA-230AC7-C01	1107	517	445	835	418	-	345	33
	EA-230AE7-C01	1107	567	445	835	418	-	395	39
	EA-230BE7-C01	1307	567	445	1035	518	-	395	43
	EA-235AC7-C01	1307	523	525	1035	518	-	345	48
	EA-235AE7-C01	1307	573	525	1035	518	-	395	56
	EA-235AG7-C01	1307	673	525	1035	518	-	495	68
	EA-240AE7-C01	1407	636	605	1135	568	-	445	69
	EA-245AE7-C01	1707	640	645	1435	718	-	445	92
	EA-245AG7-C01	1707	690	645	1435	718	-	495	112
	HEA-150AC7-C03	1157	590	685	885	-	-	395	55
	HEA-150AE7-C03	1157	640	685	885	-	-	445	65
	HEA-150AG7-C03	1157	740	685	885	-	-	545	80
	HEA-250AC7-C03	2007	590	685	1735	868	-	395	96
	HEA-250AE7-C03	2007	640	685	1735	868	-	445	114
	HEA-250AG7-C03	2007	740	685	1735	868	-	545	142
	HEA-350AE7-C03	2857	640	715	2285	868	850	560	163
	HEA-350AG7-C03	2857	740	715	2285	868	850	660	203
	EA-450AE7-C03	3707	640	715	3435	868	850	560	214
	HEA-450AG7-C03	3707	740	715	3435	868	850	660	263

EA (Ø500) 10mm

ҚАБЫРҒА ҚАДАМЫ / ШАГ РЕБРА / FIN SPACING	ҮЛГІСІ KARYER / МОДЕЛЬ KARYER / KARYER MODEL	БАТАРЕЯ ДЕРЕКТЕРІ / ДАННЫЕ БАТАРЕИ / COIL DATA
		КӨЛЕМДІК ӨЛШЕМДЕРІ / ГАБАРИТНЫЕ РАЗМЕРЫ / DIMENSIONS							САЛМАҚ / BEC / WEIGHT
		A	B	C	E	E1	E2	F	САЛМАҚ / BEC / WEIGHT
		mm							kg
10 mm	HEA-150AC10-C03	1157	590	685	885	-	-	395	54
	HEA-150AE10-C03	1157	640	685	885	-	-	445	64
	HEA-150AG10-C03	1157	740	685	885	-	-	545	79
	HEA-250AC10-C03	2007	590	685	1735	868	-	395	95
	HEA-250AE10-C03	2007	640	685	1735	868	-	445	112
	HEA-250AG10-C03	2007	740	685	1735	868	-	545	140
	HEA-350AE10-C03	2857	640	715	2285	868	850	560	160
	EA-350AG10-C03	2857	740	715	2285	868	850	660	200
	EA-450AE10-C03	3707	640	715	3435	868	850	560	209
	HEA-450AG10-C03	3707	740	715	3435	868	850	660	259

EA-DA

EA-DA (Ø500 Ø630) 7mm

ҚАБЫРҒА ҚАДАМЫ / ШАГ РЕБРА / FIN SPACING	ҮЛГІСІ KARYER / МОДЕЛЬ KARYER / KARYER MODEL	БАТАРЕЯ ДЕРЕКТЕРІ / ДАННЫЕ БАТАРЕИ / COIL DATA
		КӨЛЕМДІК ӨЛШЕМДЕРІ / ГАБАРИТНЫЕ РАЗМЕРЫ / DIMENSIONS							САЛМАҚ / BEC / WEIGHT
		A	B	C	E	E1	E2	F	САЛМАҚ / BEC / WEIGHT
		mm							kg
7 mm	EA-DA 150BE7-B21	1407	950	810	1035	-	-	710	103
	EA-DA 250BE7-B21	2407	950	810	2035	1018	-	710	178
	EA-DA 350BE7-B21	3407	950	810	3035	1018	1000	710	250
	EA-DA 450BE7-B21	4407	950	810	4035	1018	1000	710	327
	EA-DA 263CE7-B28	3007	980	1010	2635	1318	-	710	272

ED (Ø500) 7mm

ҚАБЫРҒА ҚАДАМЫ / ШАГ РЕБРА / FIN SPACING	ҮЛГІСІ KARYER / МОДЕЛЬ KARYER / KARYER MODEL	БАТАРЕЯ ДЕРЕКТЕРІ / ДАННЫЕ БАТАРЕИ / COIL DATA
		КӨЛЕМДІК ӨЛШЕМДЕРІ / ГАБАРИТНЫЕ РАЗМЕРЫ / DIMENSIONS								САЛМАҚ / BEC / WEIGHT
		A	B	C	E1	E2	E3	F	G	САЛМАҚ / BEC / WEIGHT
		mm								kg
7 mm	ED-150AE7-C21	1308	1350	405	1035	-	-	1135	506	87
	ED-150AG7-C21	1308	1350	405	1035	-	-	1135	506	98
	ED-250AE7-C21	2308	1350	405	2035	1018	-	1135	506	153
	ED-250AG7-C21	2308	1350	405	2035	1018	-	1135	506	173
	ED-350AE7-C21	3308	1350	405	3035	1018	1000	1135	506	216
	ED-350AG7-C21	3308	1350	405	3035	1018	1000	1135	506	249

EK-K

EK-K (Ø630) 10mm

ҚАБЫРҒА ҚАДАМЫ / ШАГ РЕБРА / FIN SPACING	ҮЛГІСІ KARYER / МОДЕЛЬ KARYER / KARYER MODEL	БАТАРЕЯ ДЕРЕКТЕРІ / ДАННЫЕ БАТАРЕИ / COIL DATA
		КӨЛЕМДІК ӨЛШЕМДЕРІ / ГАБАРИТНЫЕ РАЗМЕРЫ / DIMENSIONS								САЛМАҚ / BEC / WEIGHT
		A	B	C	E1	E2	E3	F	G	САЛМАҚ / BEC / WEIGHT
		mm								kg
10 mm	EK-K-s-263BE10-B08	1460	1100	1935	2050	840	1045	-	-	323
	EK-K-s 263XG10-B08	-	-	-	-	-	-	-	-	-
	EK-K-s-463BE10-B08	2460	1100	1935	2050	840	2045	1022,5	-	562
	EK-K-s-663BG10-B08	3460	1200	1935	2050	940	3045	1022,5	1000	837

Габаритные размеры воздухоохладителей "DD"

DD (Ø200 Ø300 Ø350 Ø400 Ø500) 6mm, 9mm

ҚАБЫРҒА ҚАДАМЫ / ШАГ РЕБРА / FIN SPACING	ҮЛГІСІ EMTH / МОДЕЛЬ EMTH / EMTH MODEL	БАТАРЕЯ ДЕРЕКТЕРІ / ДАННЫЕ БАТАРЕИ / COIL DATA
		КӨЛЕМДІК ӨЛШЕМДЕРІ / ГАБАРИТНЫЕ РАЗМЕРЫ / DIMENSIONS									Inlet tube (Omm) / Inlet tube (Omm) / Inlet tube (Omm)	Back trachea (Omm) / Back trachea (Omm) / Back trachea (Omm)	Drainpipe / Drainpipe / Drainpipe
		A	B	C	D	E	E1	E2	E3	F	Inlet tube (Omm) / Inlet tube (Omm) / Inlet tube (Omm)		Drainpipe / Drainpipe / Drainpipe
		mm
6 mm	DE-0.45/2.5									95
	DE-0.9/5.0
	DE-1.35/7.5
	DE-1.8/10.0
	DD-1.4/7	730	390	460	270	530	/	/	/		12	19	G1"
	DD-2.35/12	980	390	460	270	780	/	/	/
	DD-3.0/15	1130	390	460	270	930	/	/	/
	DD-4.0/22	1310	460	460	330	1080	/	/	/		12	22
	DD-5.0/25	1260	400	600	/	/	/	/	/
	DD-6.0/30	1510	490	550	360	1230	/	/	/		16	25
	DD-8.0/40	1510	490	550	360	1230	/	/	/		16	25
	DD-9.6/48	1530	440	670	/	/	/	/	/
	DD-12.0/60	1810	670	660	460	1530	750	/	/		19	35	G1"1/2
	DD-15.9/80	1810	670	660	460	1530	750	/	/			35
	DD-20.0/100	2290	670	660	460	2010	660	660	/			38
	DD-24.0/120	2710	670	660	460	2430	800	800	/			38
	DD-28.0/140	3110	670	660	460	2830	700	700	700		25	50
	DD-32.1/160	3510	670	660	460	3230	800	800	800		25	50
	H DD 4.0/E352-A	1160	450	610	/	/	/	/	/
	H DD 6.0/E402-A	1460	500	610	/	/	/	/	/
	H DD 8.0/E402-A	1460	500	610	/	/	/	/	/
	H DD 12.0/E502-A	1670	670	700	/	/	/	/	/
	H DD 15.9/E502-A	1670	670	700	/	/	/	/	/
	H DD 20.0/E503-A	2080	670	700	/	/	/	/	/
	H DD 24.0/E503-A	2450	670	700	/	/	/	/	/
	H DD 28.0/E504-A	2800	670	700	/	/	/	/	/
	H DD 32.1/E504-A	3160	670	700	/	/	/	/	/
	H DD 37.4/E504-A	3280	670	800	/	/	/	/	/
	H DD 37.4/E632-A	2190	880	900	/	/	/	/	/
	H DD 46.8/E633-A	2650	880	900	/	/	/	/	/
9 mm	DJ-7.8/40	1810	670	660	460	1530	750	/	/		19	35	G1"1/2
	DJ-9.5/55	1810	670	660	460	1530	750	/	/			35
	DJ-12.8/70	2290	670	660	460	2010	660	660	/			28
	DJ-15.7/85	2710	670	660	460	2430	800	800	/			28
	DJ-18.5/100	3110	670	660	460	2830	700	700	700		25	50
	DJ-21.6/115	3510	670	660	460	3230	800	800	800		25	50

Часто задаваемые вопросы

Уважаемые клиенты!

Мы подготовили для Вас развернутые ответы на часто задаваемые нам вопросы.

Если у Вас возникли дополнительные вопросы, то Вы можете связаться с нами, написав нам на Email-адрес или позвонив по указанным на нашем сайте телефонам.

FAQ-Часто задаваемые вопросы

Какие услуги и продукцию предоставляет Ваша компания?

Разработка, изготовление, монтаж промышленного холодильного оборудования, а также комплектующие для холодильного оборудования: компрессоры, конденсаторы, испарители, медные трубы, медные фитинги, масло фреоновое для компрессоров, хладагенты (фреон), теплообменники, ресиверы, отделители жидкости, регуляторы уровня масла, масляные фильтры, соленоидные клапаны, обратные клапаны, индикаторы влажности, пресостаты, капиллярные шланги, электронные микропроцессоры, вакуумные насосы, манифольды, инструменты и многое другое.

Как правильно дать заявку на расчет агрегата?

1. Прежде всего необходим размер самой камеры. Если камера уже существует, то ее фактические размеры. Порядок предоставляемых размеров, определенных как ГОСТом, так и другими мировыми стандартами, должен быть такой: Длина х Ширина х Высота. Обратите внимание, именно в этой последовательности, а не наоборот! Можно конечно указать сразу внутренний объем, но для нас важны именно размеры, чтобы знать какие испарители и в каком количестве мы будем использовать в расчетах.

2. Какая температура требуется в камере.

3. Для каких продуктов (целей) будет использоваться камера.

4. Камера с одним и тем же объемом может использоваться как для хранения продуктов, так и для охлаждения или заморозки продукции. Поэтому для камеры с одним и тем же объемом могут быть использованы агрегаты разной мощности. Все зависит от расчетной тепловой нагрузки.
Пример условий для камеры хранения: температура -18°С, поступают окорочка уже в замороженном виде и хранятся до реализации.
Пример заморозки: поступает свежая рыба с температурой +15°С в количестве 3000 кг и её надо заморозить до температуры -8°С за 6 часов.
Агрегаты для этих вариантов совершенно разные по мощности и цене. Поэтому данная информация должна быть по возможности точной.
Не делайте самостоятельно запас по мощности, мы его сделаем сами. Не уменьшайте время заморозки или не увеличивайте реальные размеры камер.

5. Камера может использоваться в смешанном режиме. Это когда какой-то процент продукции закладывается в камеру, через определенный промежуток времени с внутренней температурой выше, чем весь охлажденный (замороженный) продукт.
Например: камера расчитана на хранение 2000 кг кондитерских изделий (Торт) при температуре +5°С. Два раза в сутки из нее забирают 200 кг охлажденного продукта и закладывают новый, но с температурой входящего продукта +25°С.
Формулировка задания на такую камеру будет следующая: камера для хранения 2000 кг кондитерских изделий, температура хранения +5°С, суточный оборот продукции 20%, температура входящего продукта +25°С. Все это мы будем учитывать при расчетах.

Заполните опросный лист камеры. Для специалистов также существует опросный лист «Состав агрегата».

Как правильно указать комплектацию агрегата?

Агрегат можно заказать в трех видах комплектации.
1. Агрегат - сплит система, внутренний блок, наружный блок, электрощит.
2. Тоже самое, но с монтажными материалами. При этом указывается длинна магистрали от наружного блока до места установки испарителя. Если заказчик не указывает длинну трассы, то стандартная, включаемая в расчет, длина трубопровода 5м.
3. Поставка, монтаж и пусконаладка холодильной установки в полном объеме.
Следует иметь в виду, что агрегат имеет паспорт производителя и сертификат от "Компании ХОЛОДОМ". При этом мы даем гарантию на все поставляемое оборудование и на работу установки в целом, в третьем варианте - поставки, т.е. как и все производители, наша компания дает гарантию только на готовое оборудование.

Если Вы специалист в холодильном оборудовании или технический специалист, то можете заполнить опросный лист "Состав агрегата". Все опросные листы есть на нашем сайте.

Как заказать агрегат для охлаждения жидкости?

Агрегаты для охлаждения жидкости (чиллеры), имеют очень широкий диапазон применения.

Для каких целей они предназначены:
- В системах кондиционирования воздуха жилых, административных зданий и производственных помещений. В этом случае охлаждается вода до температуры +12°С, которая насосами подается в фанкойлы по системам трубопровода и возвращается в демпферную емкость чиллера. Чиллер работает циклично, поддерживая постоянную температуру в демпферной емкости.
- В производстве, в каком либо технологическом процессе. Например, охлаждение безалкогольных напитков перед сатурацией и розливом.
- В маслообразователях при производстве сливочного масла.
- На заводах виноводочной и коньячной продукции.
- Просто получение ледяной воды в пищевой отрали.
- Для охлаждения технологического оборудования.
- Для охлаждения не пищевой продукции.

Допустим Вы запускаете производство изделий из ПВХ. Например, отделочные строительные материалы, плинтус, декор и т.п. Ваш цех имеет две производственные линии с производительностью 250 кг/час и 500 кг/час готовых изделий. Расчет нужно производить на максимальную производительность одновременно работающего оборудования. Общая производительность = 750 кг/час. Далее нам нужно чтобы Вы предоставили по возможности точные данные о продукте. Это компетенция гл. технолога производства.
Выглядить это должно следующим образом.

ПАРАМЕТРЫ ИЗДЕЛИЯ ИЗ ЖЕСТКОГО ПВХ:
Плотность: 1,35-1,43 г/см3.
Теплопроводность: 0,16-0,19 Вт/(м • К).
Удельная теплоемкость: 1,47-2,14 кДж/(кг • К) или 0,51 ккал/кг.С
Температура плавления ПВХ: +200°С.
Температура стеклования: от +75°С до +80°С.

Исходные данные для расчета:
Нагрев изделия: +225°С.
Охлаждаем до +10°С.
Объем: 750 кг/час.

Другой вариант:
Требуется чиллер для производства сливочного масла.
Технические характеристики маслообразователя Р3-ОУА-2М.
Производительность техническая по маслу:
- Сладко-сливочному (82,5%) - 2500 кг/час.
- Бутербродному (50-56%) - 2300 кг/час.
- Комбинированному - 2500 кг/час.
Хладоноситель: ледяная вода/рассол.
Расход холода: 110 кВт/ч.
Температура:
- высокожирных сливок на входе в охладитель: +60°С до +65°С.
- продукт на входе в обработник: +14°С до +20°С.
- масла на выходе: +12°С до +16°С.
- ледяной воды/рассола: 0°С до +2°С/-7°С до -5°С.

Иначе говоря, мы должны оттолкнутся от какой-то тепловой нагрузки. В любом случае мы поможем Вам ее расчитать, но будьте готовы к вопросам такого характера.

Скачайте и заполните опросный лист "Чиллер" и отправьте его нам.
